Klimadijagram po Walteru [WCD]

Klasični Walterov klimadijagram iz višegodišnjih mjesečnih srednjaka temperature i oborine: humidna, aridna i razdoblja suhoće, kardinalne temperature, mjeseci s mrazom.

Grupa: Dijagrami
Tip kartice: Dijagram (canvas)
Ulaz: višegodišnji mjesečni srednjaci i podaci po godinama
Parametri: show_aridness, show_months, show_vegetation_period, show_credits
Opis na kartici: Grafički prikaz klimatskih prilika nekog mjesta koji uz srednje vrijednosti pokazuje sezonske promjene i ekstreme te daje sažet i pregledan sažetak lokalne klime.

Što računa

Klimatski dijagram (klimadijagram) po smislu Waltera se vrlo često koristi u bioklimatologiji za prikaz klime određenog područja. Razlog tome je što klimatski dijagram po Walteru daje odličan slikovni uvid u vodni balans nekog ekosustava radi preglednog prikaza odnosa temperature i vode.

Klimadijagrami po Walteru se konstruiraju tako da se oborine nanose na primarnu os y (primarnu ordinatu), a temperature na sekundarnu os y (sekundarnu ordinatu). Vrijednost temperature i oborina nanosi se u mjerilu 1:2, tj. vrijednosti temperature od 10 °C na ordinati odgovara količina oborina od 20 mm, sve do količine oborina od 100 mm. Oborine iznad 100 mm unose se u mjerilu 1:10, a na dijagramu su obilježene crno i predstavljaju humidno razdoblje. Ukoliko krivulja oborina pada ispod krivulje temperature, na dijagramu se to tumači kao sušno ili aridno razdoblje (na dijagramu označeno crveno). Ukoliko se na dijagramu pojavi sušno razdoblje, također se unosi i linija oborina još jednom, ali u mjerilu 1:3 i predstavlja razdoblje suhoće (na dijagramu označeno žuto). Razdoblje suhoće iscrtava se crtkano i daje dobar uvid u mjesece koji su nepovoljni zbog nestašice vode.

Program crta klimadijagram automatski iz upisanih podataka: temperatura je višegodišnji prosjek srednje prosječne temperature po mjesecima, oborina višegodišnji prosjek količine oborine. U zaglavlju dijagrama su naziv postaje s nadmorskom visinom, broj godina razdoblja motrenja, srednja godišnja temperatura i ukupna godišnja oborina. Na lijevoj osi ispisuju se kardinalne temperature (apsolutni minimum, srednji minimum najhladnijeg mjeseca, godišnja amplituda, srednji maksimum najtoplijeg mjeseca i apsolutni maksimum) ako su te mjere upisane.

Ispod osi x crtaju se kućice mjeseci: crna kućica označava mjesec sa srednjom minimalnom temperaturom ≤ 0 °C, siva mjesec s apsolutnom minimalnom temperaturom ≤ 0 °C (oznake se određuju samo kad je upisano više od jedne godine te mjere). Vegetacijsko razdoblje, kad je uključeno, crta se kao zelena traka od prvog do zadnjeg mjeseca sa srednjom temperaturom iznad 6 °C.

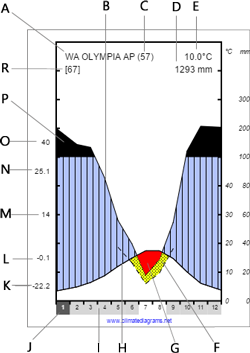

Legenda klimadijagrama po Walteru: osi temperature i oborina, humidno, aridno i razdoblje suhoće — Slika: Legenda klimadijagrama po Walteru

Formula

Mjerilo osi oborine

P \le 100\ \mathrm{mm}:\ 10\,^{\circ}\mathrm{C} \equiv 20\ \mathrm{mm} \qquad P > 100\ \mathrm{mm}:\ 10\,^{\circ}\mathrm{C} \equiv 100\ \mathrm{mm}

Sušno (aridno) razdoblje i razdoblje suhoće

\text{suša: } P_m < 2\,T_m \qquad \text{suhoća: } P_m < 3\,T_m

Ulazni podaci

Ulaz: višegodišnji mjesečni srednjaci i podaci po godinama

Obavezno: srednja prosječna temperatura i količina oborine (barem jedan redak svake); bez njih kartica ispisuje napomenu.
Po izboru: srednja maksimalna, srednja minimalna, apsolutna maksimalna i apsolutna minimalna temperatura za kardinalne temperature i oznake mjeseci s mrazom.
Iz projekta: naziv i nadmorska visina postaje te broj godina razdoblja motrenja za zaglavlje dijagrama.

Parametri

Parametri
Parametar	Oznaka u popisu	Mogućnosti	Zadano	Napomena
`show_aridness`	Prikaži sušna razdoblja	da · ne	da	Crtkana linija oborine u mjerilu 1:3 i točkasta ispuna razdoblja suhoće.
`show_months`	Prikaži mjesece	da · ne	da	Brojevi mjeseci u kućicama ispod osi x.
`show_vegetation_period`	Prikaži vegetacijsko razdoblje	da · ne	ne	Zelena traka vegetacijskog razdoblja (T > 6 °C).
`show_credits`	Prikaži potpis	da · ne	ne	Potpis „sumfak.unizg.hr” pri dnu dijagrama.

Na izvještaju

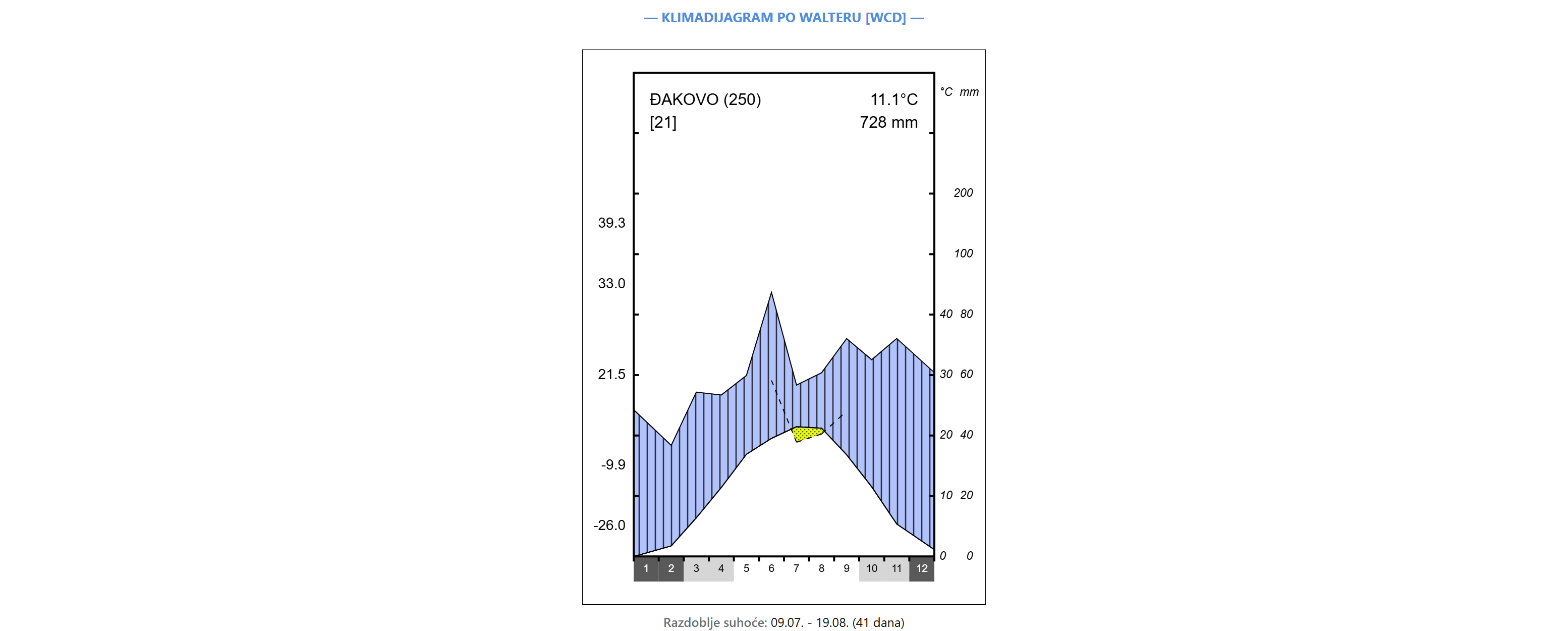

Kartica s dijagramom crtanim na platnu (400 × 550 px, dvostruka gustoća piksela), gumbima za spremanje/kopiranje PNG-a i redcima o sušnim razdobljima.

Vrijednost: dijagram 400 × 550 px (crta se u dvostrukoj gustoći, PNG se sprema u trostrukoj)
Izvoz u Excel: napomene o sušnim razdobljima i dijagram kao ugrađena PNG slika

Napomene na kartici

„Razdoblje suše:” — datumi od–do i broj dana u kojima je krivulja temperature iznad krivulje oborine (P < 2T), određeni presjecima mjesečnih poligona i pretvoreni u dane u godini.
„Razdoblje suhoće:” — isto za P < 3T. Redak se ispisuje samo ako razdoblje postoji.

Napomene

Ako je najniža temperatura ispod −3,5 °C odnosno −13,5 °C, os x se spušta za jedan odnosno dva podioka da negativne temperature stanu na dijagram.
Gumbi „Spremi sliku PNG” i „Kopiraj sliku” izvoze samo dijagram; naziv datoteke sadrži naziv postaje.

Literatura

Walter, H. (1985): Vegetation of the Earth and Ecological Systems of the Geo-biosphere (3. izd.). Springer, Berlin
